Pao connecté HINFINI Sport

Un pao de frappe qui compte chaque coup, mesure sa puissance et repère la zone touchée — en direct dans l'app HINFINI Sport.

SOUTENIR CE PROJET →← TOUS LES PROJETS
Visuel de concept
COMMENT ÇA MARCHE

Le pipeline

Capter

5 capteurs piézo, un par zone (haut-gauche, haut-droite, bas-gauche, bas-droite, centre), et un accéléromètre ±16 g pour la force, la vitesse et l'énergie du coup.

Transmettre

Une carte ESP32 assemble chaque coup en trame et l'envoie en Bluetooth basse consommation : numéro, temps, force, vitesse, énergie, zone, batterie.

Afficher

L'onglet Pad de l'app Android HINFINI Sport reçoit les coups en direct, compte les trames perdues et enregistre la séance.

Tester sans matériel

Un Raspberry Pi 3 se fait passer pour un pao en vrai Bluetooth : coups aléatoires, rythme, combo jab-cross-crochet, montée en puissance, rafales.

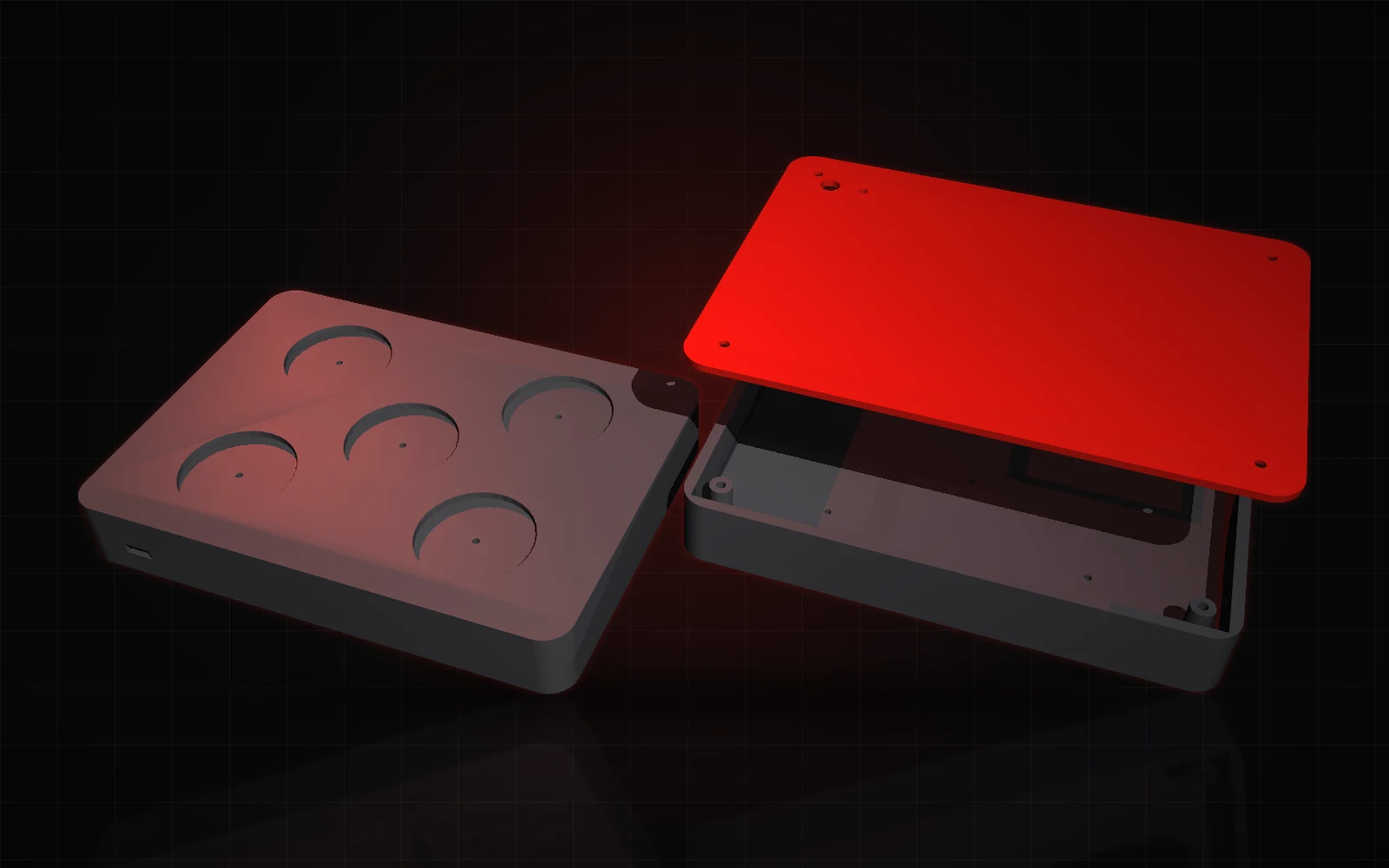

Rendu des fichiers 3D réels du boîtier : 5 logements de capteurs, cavité électronique, couvercleRendu des fichiers 3D réels du boîtier : 5 logements de capteurs, cavité électronique, couvercle

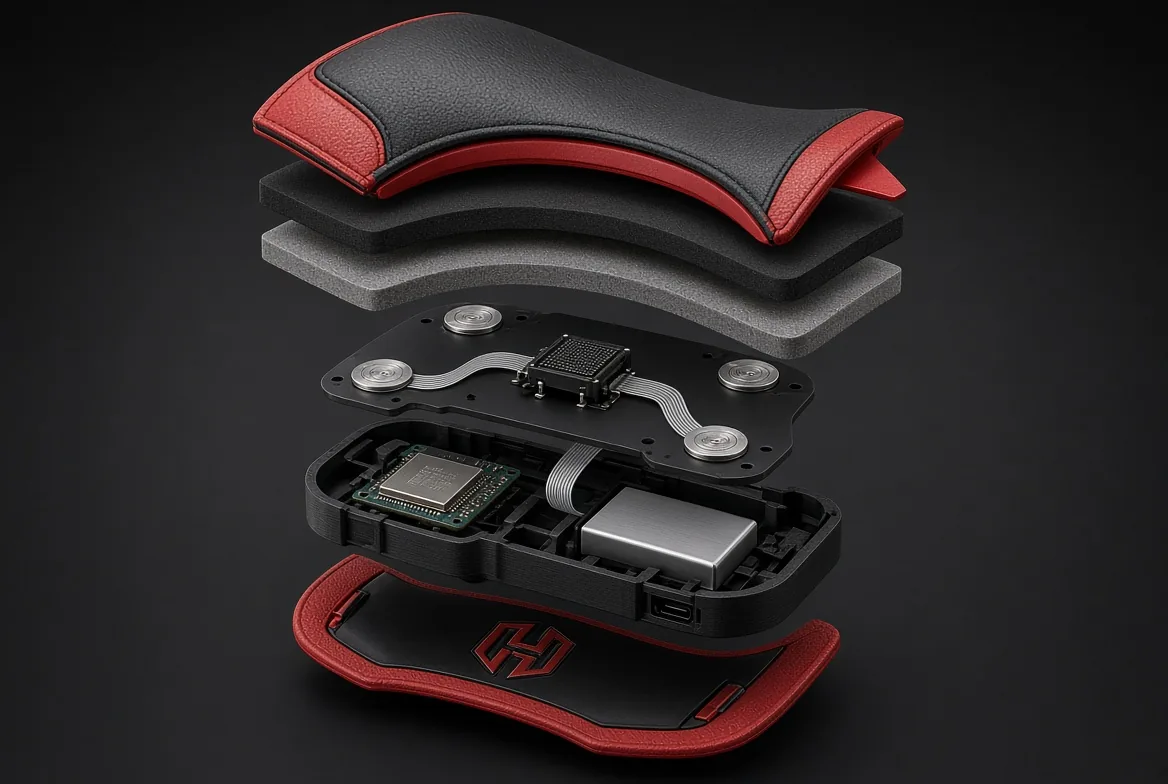

Vue éclatée de concept : revêtement, mousses, capteurs, électroniqueVue éclatée de concept : revêtement, mousses, capteurs, électronique
Fiche technique

Sous le capot

Carte
ESP32-WROOM-32, Bluetooth 4.2
Capteurs
5 piézos 35 mm (zones) + accéléromètre ADXL345 ±16 g
Batterie
LiPo 3,7 V 1,8 Ah, recharge USB-C, régulateur 3,3 V dédié
Boîtier
180 × 130 × 26 mm, impression 3D, 5 logements d'impact sous mousse
Commandes
Bouton d'appairage, LED d'état
Composants
≈ 67 € HT par pao chez RS (hors résistances, boîtier et mousse)
PHASE ACTUELLE

Câblage, nomenclature (environ 67 € HT de composants électroniques par pao chez RS) et carénage imprimable en 3D sont dessinés ; l'onglet Pad de l'app Android et un simulateur Bluetooth sur Raspberry Pi sont prêts. Rien n'est encore commandé, soudé ni imprimé : prochaine étape, un premier pao témoin.
